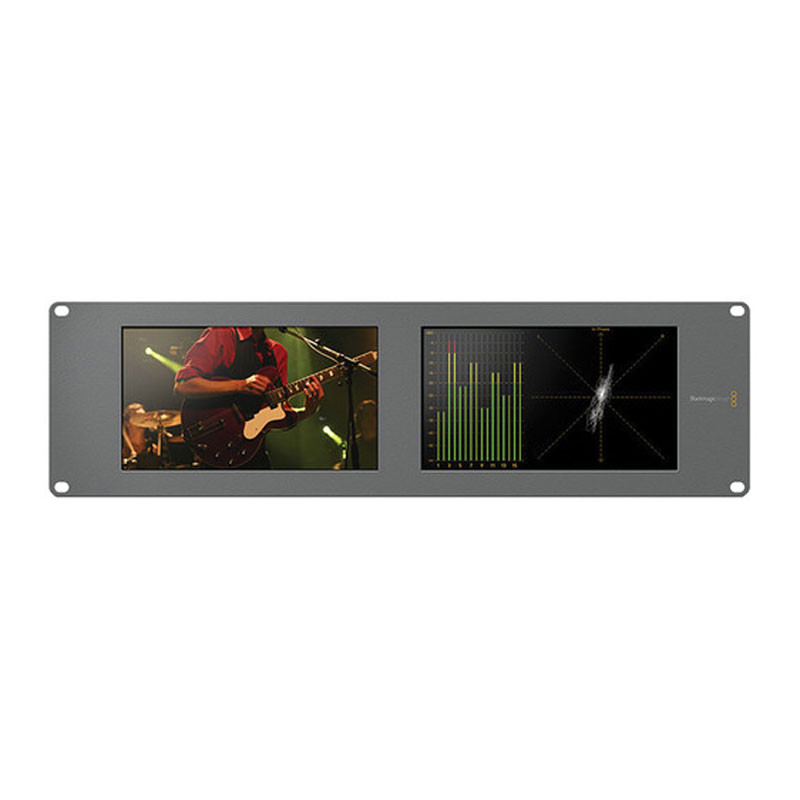

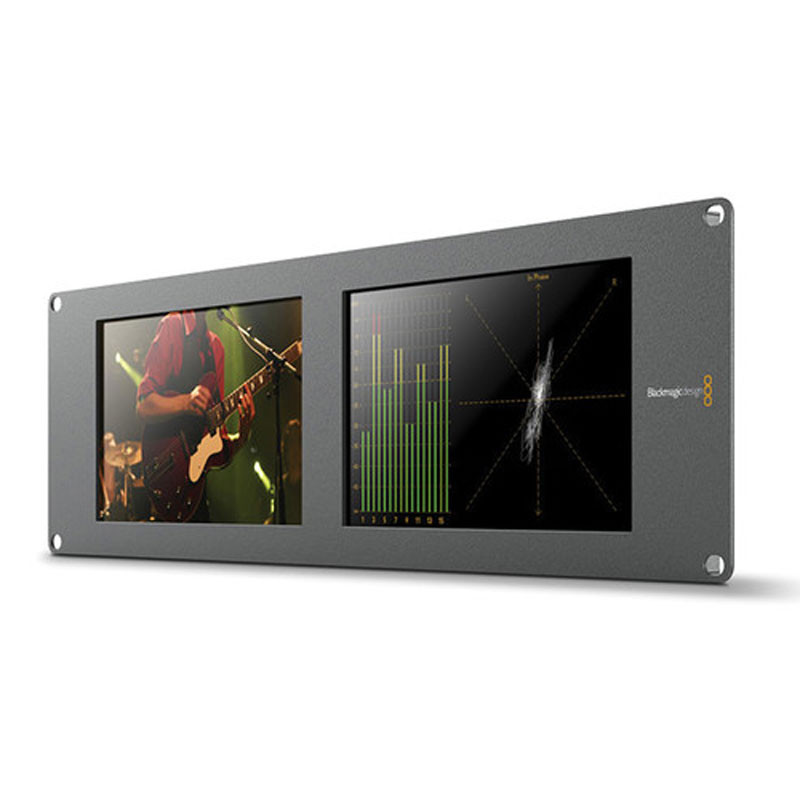

A Blackmagic Design SmartScope Duo 4K Rackbe szerelhető kettős 6G-SDI monitorok a stúdió és helyszíni produkciók megfigyelési megoldása, amely akár 3840 x 2160 felbontású videót is megjelenít 30p felbontásban. Két 8"-os monitort tartalmaz egy-egy átmenő SDI bemenettel és kimenettel. A bemenetek automatikus érzékeléssel/kiválasztással rendelkeznek, így nem kell aggódnia a bemeneti formátum egyeztetése miatt; a monitor minden támogatott formátumot megjelenít, amit betáplál. Kiválaszthatja, hogy a bemeneti videót vagy a hat távcsőkijelző egyikét jelenítse meg, miközben a bemeneti videó a monitoron keresztül a továbbított eszközökhöz jut.
Az USB-csatlakozót a monitor hálózaton történő inicializálásához használja ezt követően a monitorokat a mellékelt szoftverrel vezérelheti az Ethernet-csatlakozón keresztül. Ez lehetővé teszi a monitorok fényerejének és színének beállítását, valamint a monitorok megjelenítési módjának - videó vagy távcső nézet - kiválasztását. A SmartScope Duo 4K egy Tally-kijelzőt is tartalmaz a kép pereme körül, amely az iparági szabványos Tally-rendszerekkel működik. A készülék három rackmagasságú egységet foglal el, de kevesebb mint 5 cm mély (a csatlakozó mélységével együtt), így jól használható olyan gyártási teherautókban, ahol a hely szűkös. Az egység automatikusan megfordítja a képet is, ha fejjel lefelé kell telepíteni.
Megjegyzés: A SmartScope Duo v1 és v2 funkcionálisan azonos, a v2 némileg eltérő belső alkatrészkészletet tartalmaz.
SD/HD/3G/6G-SDI jelek monitorozása
A SmartScope Duo 4K lehetővé teszi SD, HD, 2K és UHD 4K (3840 x 2160) videók monitorozását. A bemenetek automatikusan érzékelik/kapcsolják a támogatott bemeneti videóformátumot. Mindegyik monitor egy 6G bemenettel és egy újrahangolt, áthurkolt 6G kimenettel rendelkezik.
Videó vagy Scope nézet
Választhat a videójel videójelének videós vagy hat távcsöves nézete közül:
Hullámforma: A videojel fénysűrűségi komponensét jeleníti meg IRE skálán.
Vektorszkóp: Lehetővé teszi a színek pontos mérését a videojelben, és értékes eszköz a kamerák illesztésekor, vagy amikor a színárnyalatot kell összehangolni a dekkek kimenetén.
Parade: Választhat, hogy RGB vagy YUV parade-et szeretne megjeleníteni. Az RGB Parade segítségével ellenőrizheti az érvénytelen színeket, egy IRE-skála alapján ábrázolva azokat. A YUV Parade kijelző a YUV komponens videót mutatja, ahogyan az az SDI-kábelen keresztül továbbításra kerül.
Audio Views: lehetővé teszi 16 hangcsatorna monitorozását, a szintek és a hangfázis ellenőrzését. Egyszerre ellenőrizheti mind a 16 csatorna szintjét, vagy ellenőrizheti az SDI audio párok sztereó fázisát. A sztereó fázismérő a bal és jobb oldali hangot XY-skópos kijelzőként ábrázolja, a fázison kívüli hang pedig balra vagy jobbra dőlő kijelzőként látható.
Hisztogram: A Hisztogram nézet segítségével láthatja, hogy hol vannak a pixelek a videóban, és hogyan oszlanak el a feketétől a fehérig. Láthatja, hogy hol van az általános expozíció, és hogy a kép világosabb területeit elég részletesen exponálja-e.
Szoftverellenőrzés

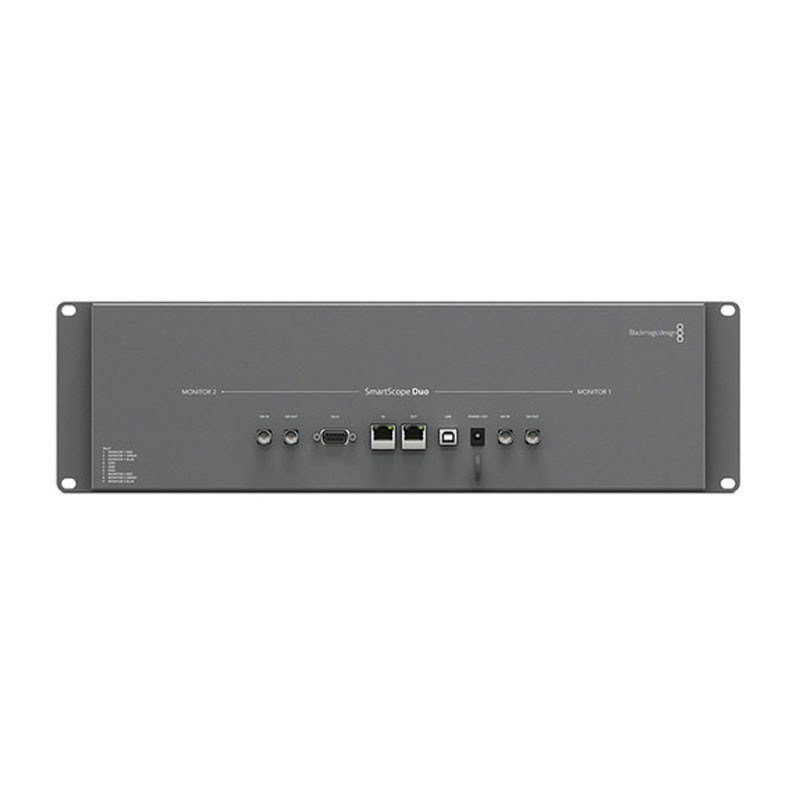

A monitor rendelkezik egy Ethernet bemeneti és egy Ethernet kimeneti porttal, és a készüléket az USB 2.0 porton keresztül állíthatja be. Ezt követően a mellékelt ingyenes vezérlőprogramot használhatja Mac vagy Windows számítógépen keresztül az Ethernet-kapcsolaton keresztül a nézetek kiválasztásához és a monitor fényerő- és színbeállításához.
Tally
Mindegyik monitor támogatja a Tally funkciót, különböző színű keretekkel, amelyek a Tally állapotot jelzik: előnézet, adáson és felvételen. A Tally csatlakozó kompatibilis a kapcsolókkal és automatizálási rendszerekkel.
Megfordítható
A SmartView monitorok a berendezésállványok legvégső tetejére vagy aljára is felszerelhetők. A SmartView monitor automatikusan érzékeli a képernyő elforgatási szögét, és a képet a megfelelő elforgatásra fordítja. Szükség esetén akár az előlapot is eltávolíthatja és 180 fokban elforgathatja.
